活动看台维护使用说明书

PDF格式下载

一、活动看台简图

看 台 组 件 名 称

1.踏步 2.踏板 3.座椅 4.前沿板 5.前挡板 6.弹性首排支撑

7.背板 8.铝合金封边条 9.侧护栏 10.副支撑 11.驱动支撑

12.可调节支撑轮 13.电机链接杆 14.尾部支架 15.电机 16.主支撑

17.后护栏插座 18.排锁 19.斜拉条



二、基本操作

1. 打开看台

A. 打开前，需检查看台前是否有障碍物，如有请及时清理。

B. 打开前，必须保持地面干净、干燥、无任何水浸现象。

C. 检查电源(配电箱:见图1-2): 是否符合系统要求。

D. 当操作员启动手柄开关(见图1-1)时，两端操作人员必须密切注意系统前进的情况，正常情况时，每排是依次拉出。

注:手柄开关使用方法为点动。长按展开按钮即可展开，当看台彻底展开时触碰到限位开关会自动停止



图1-1 手柄开关	图1-2 配电箱

E.系统打开后，如果是翻折椅请将座椅翻开。如果是条凳、矮靠背等无此操作。系统打开后，检查联接锁(排锁;见图1-3) 是否合.上。



图1-3 排锁

注意：要随时将手柄开关或钥匙拿开，以防止无关人员操作或机器意外启动。

2. 合拢看台

(1)后置翻折椅

图1-4 后置翻折椅张开	图1-5 后置翻折椅合拢

A、将全部座椅用撬杆撬动锁杆，将座椅翻下。

B、检查联接锁(排锁)是否正常，检查看台底部地面是否有障碍物和其它东西。如有，应及时清理。检查电源是否符合系统要求。

C、合拢时，系统两边至少各站一人。

D、当操作员启动合拢开关时，两边操作人员必须密切注意系统收缩情况。正常情况时，每排应依次收缩。

注：手柄开关使用方法为点动。长按合拢按钮即可合拢，当看台彻底合拢时，触碰到限位开关会自动停止。

E、当系统收缩至最后一排时，两边操作人员应注意两端进入情况，是否收合一致，最后，系统一定要收至设定的位置上。

F、看台合拢后，关闭系统电源。

(2)前置翻折椅如下图

图1-6 前置翻折椅张开	图1-7 前置翻折椅合拢



三、注意事项

1. 不能在看台运行中途进行反向操作，即不能在展开中途改为合拢，在合拢中途改为展开。▲
2. 收缩闭合时，不要让人攀爬、坐在或站在系统上。
3. 不让无关人员操作系统。
4. 在操作时，不能有人站在、坐在或骑在系统上。
5. 不能让无关人员接近系统下面。
6. 在无安全护栏时，不能单独使用任何一单元和排位。
7. 不能让系统接触水和过量湿气，不要让湿衣服和浸水衣物的观众登上看台。
8. ★ 切记：在操作完展开或收合看台的操作后，必须及时关闭配电箱总闸电源，对未断开配电箱总闸电源，而引发的触电责任事故,由使用方承担所有责任，厂家不承担任何责任。



四、维护与保养

整个系统展开合拢使用率20次或3个月应作外观检查一遍，并作好如下工作：

1. 润滑（详见附录1）

A. 整个系统展开合拢使用率20次或3个月需要润滑一次。

B. 使用钙基润滑脂。

C. 将上部悬壁支架的内表面和排间轨道涂上润滑脂。

2. 检查

A. 请查阅适用的建筑法规中有关检查要求的规定。

B. 本公司建议每6个月检查一次，对系统进行润滑时，应检查其下层结构，看是否有失灵或损坏的部件，也要检查排间联接锁（排锁）是否有弯曲、丢失，螺栓有无松动。

C. 检查其每次操作的流畅性，如有异常杂音，应立即停止，参阅相关处理方法处理。

3. 清洁

A. 伸展和收缩时，操作地板上的小碎片和灰尘应清扫干净，以保操作的流畅。

B. 每次重大赛事后，应及时清扫踏板和压板，应当使用扫帚和簸箕收集杂物。如存在食物或饮料痕迹时，应用湿抹布擦洗。

C. 座椅和扶手应根据使用频率进行清理，一般用中性碱料与温水混合物，用海绵或抹布擦洗，对难处理的锈蚀，可用家用清洁剂。

4. 保养

A. 为了保持木制构件（木质踏板）的外观整洁，应像保养木地板一样保养木制踏板。要根据看台使用的频繁程度，定期清洁。

B. 为保持塑料构件（座椅）的外观整洁，应使用暖的肥皂水溶液清洗塑料座椅。清洗的频率取决于使用的次数。用海绵清洁座椅和踏板。以吸去多余的液体，让构件尽快晒干备用。



五、故障处理（详见附录2）

1. 与打不开有关的故障

A. 看台无法打开

1. 电路系统原因：检查电源、线路是否异常，检查配电箱过载保护器是否跳闸。

2. 结构系统原因:检查排锁是否卡死、主支撑是否干涉、副支撑支撑轮和导向轮是否卡死。

图3-1 主支撑	图3-2 接线盒

注：首排主支撑：第一排的主支撑（见图3-1）；首排接线盒：第一排的接线盒（见图3-2）

B. 打开看台时受到的阻力很大

如果地板上的垃圾太多，轮子的阻力太大，应即时清扫场地。检查看台是在什么地方贴合在一起。检查悬壁梁（副支撑，见图3-3），看它是否有松脱现象。

如有：重新扣紧或维修。检查主支撑之间的间距是否正常。主支撑与主支撑是否已校准成一直线。

图3-3 副支撑

2. 与合拢有关的故障

A. 看台无法合拢

1. 电路系统原因：检查电源、线路是否异常，检查配电箱过载保护器是否跳闸。

2. 结构系统原因：检查排锁是否卡死、主支撑是否干涉、副支撑支撑轮和导向轮是否卡死。

B. 合拢时受到的阻力很大

如果地板上的垃圾太多，应即时清除。检查所有的排锁是否活动自如，排锁衔接不当和操作不灵，会使各排过早合拢在一起,导致它们互相贴合。检查悬壁梁是否有松脱现象。检查主支撑之间的间距是否正常。

3. 与行走过程有关的故障

A.如果看台有行走过程中卡住、走偏，检查排锁、配重块（配重块托盘，见图3-4）。



图3-4 配重块托盘

B. 如果看台行走过程中没有一排一排展开，检查润滑油是否足够、排锁是否有卡位、地面是否垃圾太多。

4. 电机不工作

A. 检查总电源开关是否正常，检查配电箱和手柄上的急停开关是否处于打开状态。

B. 控制手柄插头是否插入航空插座中。

C. 检查配电箱的断路器，若需要的话可更换。

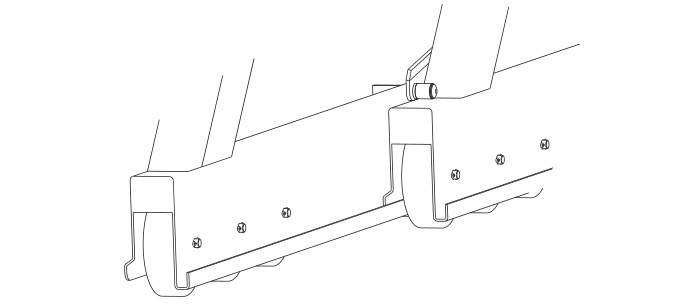

附录1润滑部位图解

 3：可调支撑轮。如附图1-3

4：驱动。如附图1-4

附图1-4 驱动



附录2 常见故障疑难解答

序号	状况	处理方法
1	看台无法打开、收拢	电动活动看台： 1、检查是否通电； 2、检查首排接线盒是否跳闸； 3、排锁是否卡住。 手动活动看台： 1、检查首排主支撑是否松开； 2、排锁是否卡住。
2	看台打开、收拢阻力大	1、检查地板上的垃圾是否太多； 2、检查看台是否在什么地方贴合在一起； 3、检查悬壁梁（副支撑），看它是否有松脱现象； 4、检查主支撑之间的间距是否正常； 5、检查主支撑与主支撑是否已校准成一直线。
3	看台走偏	检查配重块，走慢的那侧应多加配重。
4	看台卡住	检查排锁是否卡住
5	看台没有一排一排展开	检查润滑油是否足够、排锁是否有卡位、地面是否垃圾太多。





警示

如果在使用中故障无法排除，请联系我们。

请牢记：

如果使用不当，任何设计精良，调试完善的机械都无法长时间正常工作。

我们强烈建议用户无论何时都严格遵守本手册中的指导。我们以往的经验证明，让未经培训的人员操作设备都是极不明智的行为。我们努力确保您选用的产品能长久的，无故障运行。

如果在阅读此手册后仍有问题，我们乐意为您提供一些帮助，请来电咨询。

---
